基礎は小さいタイプ セメント グラウトを詰めるポンプ機械吸引のユニフォームにグラウトを詰める

セメント グラウトを詰めるポンプ機械

セメント グラウトを詰めるポンプ機械の構造:

セメント グラウトを詰めるポンプ本体は入力シャフトで主に構成される等密封された可変的な速度箱、中間シャフト、可変的な速度シャフト、ギヤである。速度の変更のハンドルによる不安定な連接棒のメカニズムは、棒、ファン ギヤ、クラッチの棒、等のギヤ、3部で構成されるクラッチの制御機構を引っ張り。
入力シャフトは空であり、入力端は滑車のクラッチによって接続されるカップリングが装備されている。中間シャフトは空のスプライン シャフトであり、入力シャフトはクラッチのハンドルの貝と同じ軸線に長い押し棒、短い押し棒を絞り、ディスク、圧縮のクラッチのばね、クラッチの分離を押すためにハンドルが上向きに運転する風変りなシャフトの回転を、回るとき、シャフトの端取付けられているある。可変的な速度シャフトは2つの二重滑り装置が装備されているスプライン シャフトである。滑り装置の位置は可変的な速度のハンドルによって4段階の可変的な速度を達成するために制御される。上で版の特定のギヤ位置は示されている。

セメント グラウトを詰めるポンプ機械の技術的な変数:

セメント グラウトを詰めるポンプ機械の構造:

機械にグラウトを詰めるPUはポンプ・ボディ、ポンプ フレーム、空気部屋、耐衝撃性の圧力計、モーター、Vベルトおよび滑車カバーで主に構成される。

セメント グラウトを詰めるポンプの設置基礎は滑らか、傾斜させなくてべきである。
ポンプはフィートねじが付いている基礎で操作の間にポンプの振動を防ぐために固定される。
ポンプでくむ前の準備:
ポンプが長い間停止したか、または再び取り付けられてしまった後、次の準備は始まる前になされなければならない。
1。各部分に十分な潤滑油があるかどうか確認しなさい。
2。フィルターのサクション パイプが邪魔を除かれるかどうか確認しなさい。
3。各部分の動きに妨害があるかどうか確認しなさい。
4。伝達メカニズムの正確さそして信頼性を点検しなさい。
5。締める物の緩み、特にゴム製 ピストン ロックナットのねじきつく締まること、十字の頭部およびピストン棒の関係の糸を点検しなさい。
6。ポンプの吸引の高さを点検しなさい。ポンプの最高の吸引の高さは1000の海抜メートルの下で区域の2.5メートルを超過するべきではない。1000の海抜メートルの上の区域では、ポンプの吸引の高さはローカル大気圧の減少に従って減るべきである。
7.Check泥タンクで浸るフィルターの位置。通常、泥のレベルは0.3-0.5メートルの下でありフィルターは泥タンクの底から0.5メートル以下べきである。

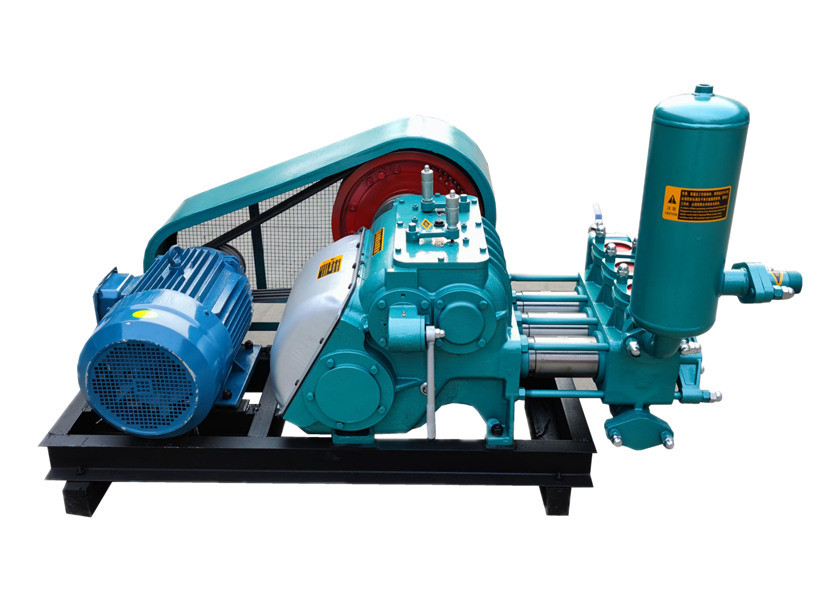

セメント グラウトを詰めるポンプ機械の映像:
